Hệ thống điện mặt trời hòa lưới (grid-tie PV) là hệ PV không lưu trữ, biến dòng điện DC từ tấm pin thành AC, đồng bộ và hòa vào lưới điện công cộng; ưu tiên dùng điện tại chỗ, dư phát ngược lưới.

Là giải pháp phổ biến cho nhà dân và doanh nghiệp vì chi phí đầu tư thấp, hiệu suất cao, hoàn vốn nhanh. Hệ không cấp điện khi lưới mất (do chức năng chống đảo pha/anti-islanding).

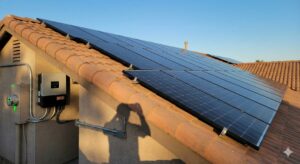

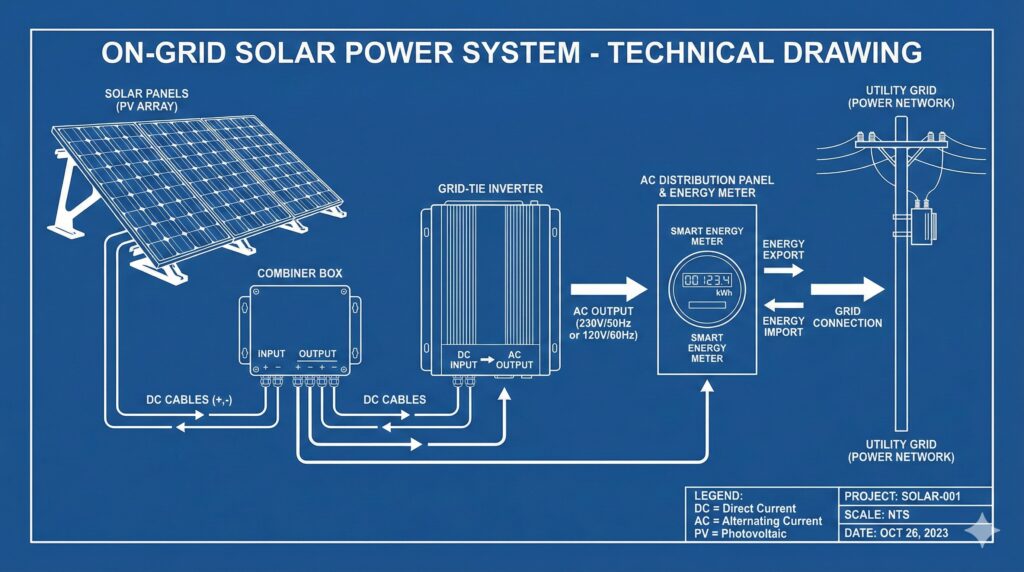

TỔNG QUAN KỸ THUẬT (Overview — System architecture)

1. Thành phần chính (kèm vai trò kỹ thuật)

• Tấm pin (PV module) — nguồn DC; đặc tính IV, Voc, Isc, Pmp, hệ số nhiệt.

• Chuỗi (string) & combiner — nối series/parallel để đạt điện áp, dòng phù hợp với inverter.

• Biến tần hòa lưới (Grid-tie inverter) — chuyển DC→AC, MPPT, đồng bộ tần số/pha, anti-islanding.

• Cầu dao DC/AC, CB, SPD — an toàn, bảo vệ chống ngắn mạch và sét lan truyền.

• Hệ khung, bắt kẹp, tiếp địa — cơ khí + an toàn chống sét.

• Giám sát & EMS — đo năng suất (kWh), theo dõi string, cảnh báo lỗi.

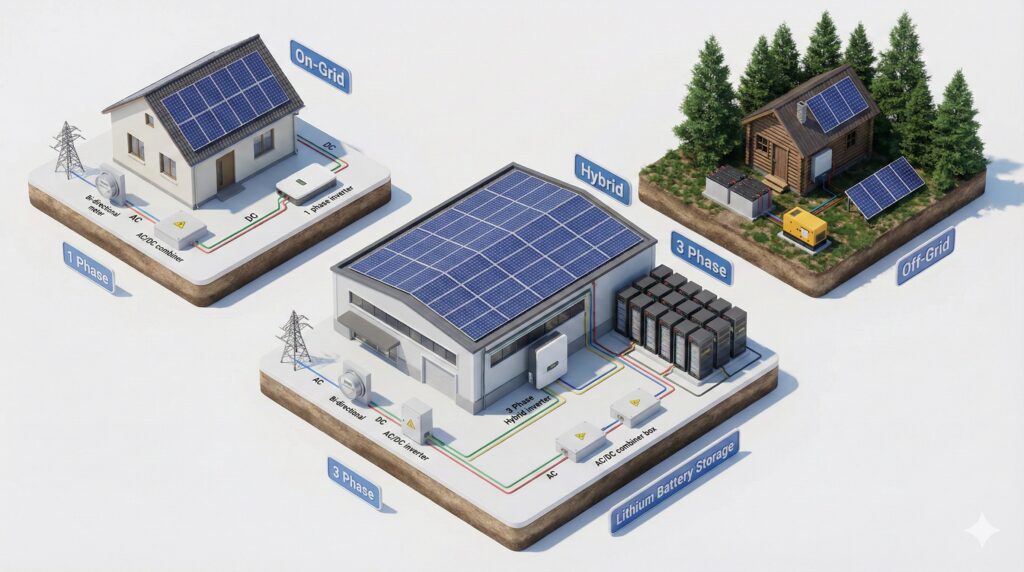

2. Topology cơ bản

• String inverter: 1 inverter cho nhiều tấm nối chuỗi — hiệu quả chi phí.

• Microinverter: 1 inverter/ tấm — khắc phục che bóng, giám sát module.

• Hybrid inverter (khi có pin): có thể vừa hòa lưới vừa sạc pin — nhưng không phải là hòa lưới thuần túy.

3. Các thông số điện quan trọng

• Voc (tension mở mạch), Isc (dòng ngắn mạch), Vmp / Imp (điểm công suất tối đa).

• Điện áp hệ thống (Vdc_system) phải nằm trong dải input của inverter: Vmin_mpp ≤ Vmp_string ≤ Vmax_open_circuit (cần kiểm tra Voc ở Nhiệt độ thấp nhất).

• Công suất hệ: P_system_kWp = Σ (Pmp_module) / 1000.

Liên hệ ngay: lắp đặt điện năng lượng mặt trời

NGUYÊN LÝ HOẠT ĐỘNG & ĐIỆN LÝ (Principles & Electrical)

1. Sản sinh năng lượng từ tấm pin (ngắn gọn kỹ thuật)

• Thông số bức xạ G (W/m²) và diện tích hiệu dụng A (m²) quyết định công suất thu:

  P_dc = G × A × η_module

  Với η_module là hiệu suất module tại STC; nhiệt độ thực tế làm giảm hiệu suất theo hệ số nhiệt γ (W/°C):

  P_temp = P_dc × [1 + γ × (Tactual − 25°C)]

2. Đường đặc tính IV và MPPT

• Mỗi module có đường IV; MPPT là thuật toán tìm Vmp để tối đa P = V × I.

• Các thuật toán MPPT phổ biến: Perturb & Observe (P&O), Incremental Conductance, và các phương pháp tối ưu hóa nhanh (hill-climb, ML trên inverter cao cấp).

3. Hòa lưới & đồng bộ hóa

• Inverter phải tạo sóng AC cùng tần số/pha với lưới (±0.1 Hz & ±n° pha tùy chuẩn).

• Điều khiển góc pha và điều chỉnh công suất theo công suất sinh ra tại DC.

• Anti-islanding: phát hiện mất lưới và ngưng cung cấp trong 0.1–2 s (theo tiêu chuẩn) bằng phương pháp passive, active hoặc hybrid.

4. Bảo vệ & tương tác với lưới

• Chống đảo pha (anti-islanding), bảo vệ chống quá dòng, quá áp, chống sụt/đột biến tần số.

• SPD (Type II/Type III) cho đường AC & DC để bảo vệ chống sét lan truyền.

• Điều khiển công suất phản kháng (Q) — inverter hiện đại hỗ trợ VAr để hỗ trợ lưới.

VẬN HÀNH & QUẢN TRỊ (Operation, Monitoring & Control)

1. Lưu lượng công suất thời gian thực (Power flow)

• Thứ tự ưu tiên: PV → tải tại chỗ → dư → lưới.

• Công suất xuất ra ≥ khả năng tải; nếu dư, inverter cho xuất ngược; nếu thiếu, lấy bổ sung từ lưới.

2. Giám sát hiệu suất (Key performance indicators)

• Energy (kWh) theo ngày/tháng/năm.

• PR (Performance Ratio) = Actual energy / Theoretical energy (thường 0.75–0.90).

• Specific yield = kWh/kWp/year.

• Các cảnh báo: mismatch string, fault inverter, lỗi DC isolator, lỗi tiếp địa.

3. Bảo trì & vận hành (O&M)

• Kiểm tra 6–12 tháng: vệ sinh module, kiểm tra tiếp địa, kiểm tra mối nối, ghi log PR.

• Thay thế thiết bị hư hỏng: SPD, CB, inverter (module hiếm khi hư hoàn toàn).

• Lưu giữ nhật ký vận hành (SCADA / EMS) để tối ưu sản lượng.

THIẾT KẾ KỸ THUẬT (Design Considerations)

1. Tính toán chuỗi & điện áp

• Số tấm nối series Nseries để Vmp_string phù hợp:

  Vmp_string = Nseries × Vmp_module

  Kiểm tra Voc tổng ở Tmin: Voc_string_max = Nseries × Voc_module × (1 + α × ΔT) ≤ Vdc_max_inverter.

2. Dòng & tiết diện cáp

• Dòng DC tối đa Istring = Isc_module × Nparallel × SafetyFactor.

• Chọn tiết diện cáp theo điện trở cho phép và sụt áp: ΔV ≤ 1–2% cho DC; tính toán theo tiêu chuẩn.

3. Shading & mismatch

• Che bóng 1 tấm gây giảm lớn cho cả string series; dùng optimizer hoặc microinverter để giảm thiểu.

• Thiết kế MPPT/number of MPP trackers tối ưu hóa cho mái phức tạp.

4. Nhiệt độ & hiệu suất

• Hệ số nhiệt (γ) quan trọng → lựa tấm có γ càng thấp càng ít suy giảm tại nhiệt độ cao.

• Khoảng hở khí lưu thông dưới module giúp giảm nhiệt độ tấm.

5. Tiêu chuẩn & an toàn

• Áp dụng tiêu chuẩn quốc tế/TCVN (ví dụ: IEC 61727, IEC 62109, IEC 62116) — kiểm tra tương thích cục bộ khi đấu nối lưới.

HIỆU SUẤT & MÔ HÌNH DỰ BÁO (Performance & Yield Modeling)

1. Mô hình năng suất (đơn giản)

• E_day = G_day × A_sys × η_system × PR

  Trong đó PR (performance ratio) xử lý mất mát thực tế (soiling, inverter eff, mismatch, cabling, thermal).

2. Mất mát điển hình

• Soiling: 2–6%/năm (tùy khu vực)

• Inverter eff: 98–99% (inverter tốt)

• Mismatch/module aging: 0.3–0.8%/năm

3. Dự báo sản lượng & mô phỏng

• Dùng dữ liệu bức xạ lịch sử (TMY) hoặc đo đếm tại chỗ; mô phỏng bằng PVsyst, SAM… (ký thuật: bao gồm shadow-casting, soiling, spectral losses).

LẮP ĐẶT, KIỂM TRA VÀ NGHIỆP THU (Installation & Commissioning)

1. Kiểm tra trước lắp

• Đo điện áp mở mạch (Voc), cách điện, kiểm tra tiếp địa.

• Thiết kế bóc tách: bố trí string, vị trí inverter, đường cáp.

2. Kiểm tra sau lắp

• Test hiệu suất: đo I-V trace, đo PR.

• Kiểm tra anti-islanding test (theo quy định): xác nhận inverter ngắt trong ngưỡng thời gian.

3. Hồ sơ bàn giao

• Sơ đồ đấu nối, bản vẽ 2D/3D, báo cáo kiểm tra, thông số bảo hành.

AN TOÀN & VẤN ĐỀ PHÁP LÝ (Safety & Regulatory)

• An toàn điện: cách ly DC, nhãn cảnh báo, khóa an toàn.

• Sét & tiếp địa: đảm bảo hệ thống < 4 Ω nếu yêu cầu, SPD cho line AC & DC.

• Papers / Permits: Thủ tục nối lưới với EVN (nếu yêu cầu), hồ sơ nghiệm thu.

FAQs

1. Hệ điện mặt trời hòa lưới là gì?

   Hệ hòa lưới là tập hợp tấm pin và inverter chuyển DC thành AC, đồng bộ hòa vào lưới để dùng tại chỗ và bán/đẩy dư về lưới (nếu có cơ chế), không có pin lưu trữ.

2. Inverter hòa lưới hoạt động như thế nào?

   Inverter lấy DC từ string, thực hiện MPPT để tối đa công suất, chuyển sang AC với tần số/pha trùng lưới và ngắt khi phát hiện mất lưới (anti-islanding).

3. Làm sao tính số tấm và cấu hình string cho 1 mái?

   Chọn Nseries sao cho Vmp_string nằm trong dải MPPT inverter và Voc_string_max dưới Vdc_max. Dùng Nparallel để đạt công suất kWp cần thiết.

4. Suy giảm công suất do nhiệt ảnh hưởng thế nào?

   Hiệu suất giảm theo hệ số nhiệt γ: ΔP ≈ P × γ × (Tmodule − 25°C). Module có γ thấp (ví dụ −0.25%/°C) ít suy giảm hơn.

5. MPPT là gì và tại sao quan trọng?

   MPPT (Maximum Power Point Tracking) tìm điểm dòng-áp tối ưu trên đường IV để thu tối đa công suất; thiếu MPPT làm mất vài % đến hàng chục % năng lượng.

6. Anti-islanding là gì và tại sao inverter dừng khi mất lưới?

   Anti-islanding ngăn inverter cấp điện trở lại lưới khi lưới mất để bảo vệ kỹ thuật viên và thiết bị; inverter phát hiện mất lưới bằng phương pháp passive/active và ngắt kết nối.

7. Làm sao giảm thiểu mất mát do che bóng?

   Dùng microinverter hoặc optimizer cho mỗi module, bố trí chuỗi tránh vùng bóng, hoặc thiết kế nhiều MPPT để giảm tối đa mismatch.

8. Tiêu chuẩn an toàn nào cần tuân thủ?

   Áp dụng tiêu chuẩn liên quan inverter/module/thi công (ví dụ tiêu chuẩn quốc tế IEC cho PV và an toàn điện) và quy định lưới địa phương khi kết nối.

9. Tính sụt áp cáp DC như thế nào?

   Tính theo ΔV = I × R × L hoặc dùng bảng/tiêu chuẩn; giới hạn sụt áp DC thường ≤ 1–2% để hạn chế tổn thất.

10. Làm sao tính Performance Ratio (PR) cho hệ?

    PR = Actual energy / (G_plant × P_rated); PR phản ánh mất mát thực tế (soiling, inverter eff, mismatch). Một hệ tốt có PR ~ 0.75–0.90.

Hệ điện mặt trời hòa lưới là một hệ thống “điện tiết kiệm, đơn giản, dễ triển khai” nhưng đòi hỏi thiết kế kỹ thuật chặt chẽ: tính toán chuỗi, điện áp, sụt áp, bảo vệ, MPPT và phòng che bóng. Với vận hành đúng chuẩn và O&M tốt, hệ cho hiệu suất cao và hoàn vốn nhanh.
